Produtos >> 4º e 5º Eixos >> Lehmann Rotary Table
Fotos

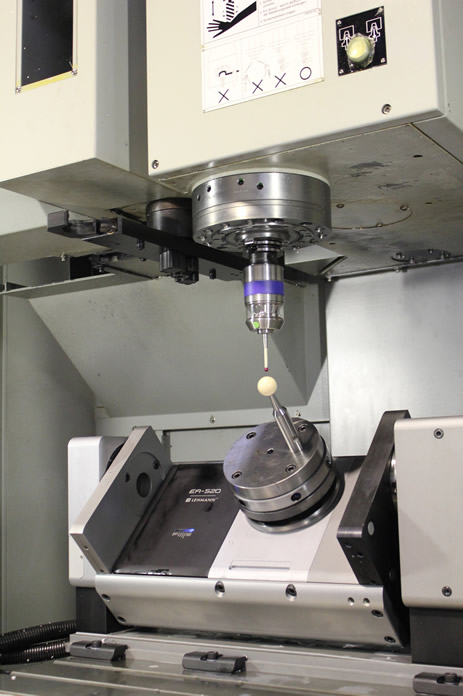

Transforme a máquina 3 eixos em 3+2 eixos.
- Investimento muito menor do que uma 5 eixos nativa.
- Alta precisão e velocidade de trabalho.
- Ocupa pouco espaço. 45% do espaço ocupado por uma máquina 5 eixos.
- Maior produtividade com altas taxas de remoçao de cavacos.
-Manutenção preventiva com "LEDS" na carcaça do equipament.
Consulte quanto as posssibilidades
Os 4º e 5º Eixos se destacam pela sua alta precisão e durabilidade. Não tem folga de engrenamento (Backlash)
São compactos, extremamente robustos e com a carcaça inoxidável totalmente vedada IP67 ou IP68.
Apresentam um painel de LEDS externo que monitora rotação, temperatura, travamento da peça e outras carcterísticas do funcionamento.
O único que pode ser retrofitável. Permitindo a alteração do dispositivos de forma mais conveniente.
Dependendo da aplicação, o usuário pode definir um equipamento que atenda todas as exigências de indexação, posicionamento, precisão de batimento e repetibilidade.

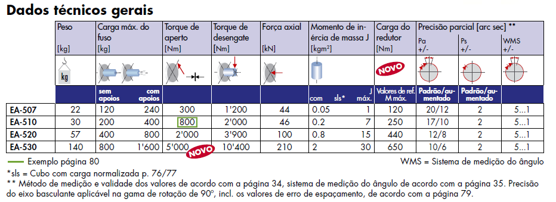

A precisão padrão oferecida no catálogo ou a alternativa de “aumento de precisão mecânica” usualmente atendem aos trabalhos mais sofisticados. O catálogo “500 CNC rotary tables” na seção “Precision and Accuracy data” auxilia na determinação da precisão necessária para sua aplicação especifica.
Fale conosco para maiores informações ou acesse o site http://www.lehmann-rotary-tables.com/
Veja o vídeo abaixo mostrando a velocidade de posicionamento da peça com o eixo Lehmann: https://youtu.be/Zcza34laGgg
Importante:
- Uma volta completa no eixo tem 3600 ou 1’ 296” 000 arco de segundos.
- Exemplo: uma peça com diâmetro de 100 mm, especificado com uma precisão de indexação de Pa. 10” arco de segundos (+/-5”)
100 mm x 3,14/1’ 296” 000 = 0,0024 mm
10” arco de segundos em um diâmetro externo de 100 mm significam 0,0024 mm.
A opção padrão de precisão tem 6µ, sendo que a opção com aumento de precisão mecânica tem 3µ.
Quanto maior o equipamento (EA-507 para o EA-520) maior pode ser a precisão em função do encoder e da forma de medição.
- Melhora mecânica: Uma tolerância mais restrita em pontos específicos do equipamento resulta em uma melhora acentuada da precisão de posicionamento e na redução do batimento (3µ).
- Encoder no eixo: Um encoder da Heidenhain é montado diretamente na parte traseira do eixo. Resulta em uma leitura direta do posicionamento do eixo. Em geral quanto maior a precisão maior o encoder.
