Informações para eletroerosão com Grafite

Para que o grafite seja bem utilizado, recomendamos os dados descritos abaixo, que foram adquiridos através de experimentos junto a alguns clientes e também contando com a opinião de seus próprios operadores de erosão

Regulagem recomendada para a erosão com grafite grau EEP-1

  DESBASTE ACABAMENTO
Ton 50 10 ~20
DT 65 40 ~50
TS 2 1 ~1,5
Tempo de erosão 0,3 ~0,5 0,3 ~0,5
Afastamento 50 0 até 50
Intervalo 1,5 ~ 3 1  ~ 1,5

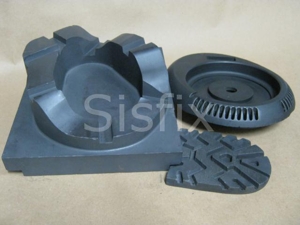

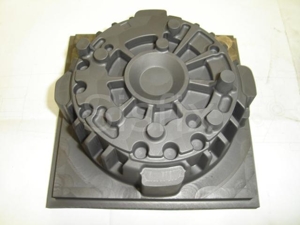

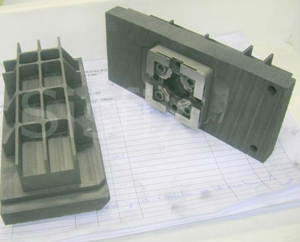

Fotos

O eletrodo que foi utilizado para obtenção destes parâmetros possuía uma área de erosão de aproximadamente 1cm², por isso é importante lembrar que, para eletrodos de dimensões maiores, a única diferença na regulagem deve ser o aumento da amperagem usada (TS) e os demais valores podem continuar inalterados.

Não se esqueça de aumentar o "gap" nas peças de dimensões maiores, pois será por este espaço que parte do material removido durante a erosão deverá sair.
Observe o exemplo abaixo:

Dimensões do eletrodo 25x25 mm – gap lateral p/ desbaste de 0,2 / 0,3mm.
Dimensões do eletrodo 200x300 mm – gap lateral p/ desbaste de 0,6 / 1,0 mm

Para usinagem sugerimos:

  1. Ferramenta esférica de dois cortes;
  2. Avanço rápido para desbaste;
  3. Avanço reduzido para acabamento;
  4. Alta velocidade de corte;
  5. Sempre que possível a ferramenta deve começar a usinagem das extremidades para o meio, caso contrário poderá quebrar os cantos;
  6. É comum fazer apoio nas extremidades ou atrás das paredes do eletrodo, quando elas são muito finas;


Caso haja dúvidas, entre em contato por email ou telefone. Estamos prontos a ajudá-lo a escolher o melhor grafite para o seu uso.
